Productdetails:
|
| Sleutelwoorden: | Pogo Pin Spring Contact Smd | Geslacht: | Vrouwelijke |
|---|---|---|---|
| Toepassing: | PCB's | Nominale spanning: | 12V |
| Goudplatering: | 3U'~30U' | Kenmerken: | Brand/vlamvertrager, stabiele geleidbaarheid |
| Verpakking van de zuiger: | Goud over nikkel bekleden | ||
| Markeren: | Vrouwelijke pogosondes 10A,pogotestsonden met een hoge precisie,Vlambeladen pogopin-testsonde |
||

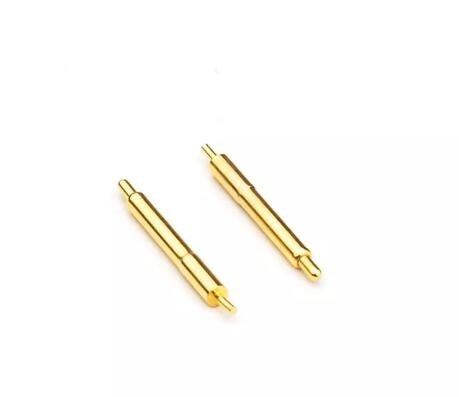

10A Hoge stroom DIP-type Veerbeladen Pogo Pin
Gewoonlijk:
1Vrouwelijke Pogo-pinnekoppeling, mannelijke Pogo-pinnekoppeling,
2Gratis monsters met een hoge precisie, 0,01 mm nauwkeurigheid
3. Hoog recycling, grote stroom, lage MOQ, lage weerstand
4. Standaard en niet-standaard Pogo pin connector
5. OEM / ODM, kan op maat worden ontworpen
6Eén rij, twee rij, drie rij.
7Oppervlakte-soldering, dubbele kop, platte kop
8. waterdicht
1. Plakken
1.1) Plunger: Messing C3604,3~50 micro-inch Au over 50~120 micro-inch Ni;
1.2) Lood: Messing C3604,3~50 micro-inch Au over 50~120 micro-inch Ni;
1.3) Veer: SUS304, 1 tot 3 micro-inch Au;
2Nominale spanning (per contact): 12 V;
3Nominale stroom (per contact): 1,0A-40,0 A;
4Isolatieweerstand: minimaal 100 MΩ;
5Dielectrische weerstandspanning: 100 VRMS bij 60 Hz;
6. Contactweerstand: maximaal 50 mΩ voor de test en maximaal 60 mΩ na de test bij Pogo-speldwerkstroom;
7Aanbevolen werkdruk en kracht:
7.1) Veerkracht: >= 30 gf;
8. Mechanische levensduur:
8.1) Mechanische levensduur: 30.000 tot 100.000 cycli;
9Werktemperatuurbereik: -30 °C tot 85 °C;
10Zoutsproei: 48 uur;
| Structuur | Structuur van de balkralen | Slopende structuur | Geperforeerde structuur | Structuur van de klauw |
|---|---|---|---|---|
| Contactimpedantie | ≤ 10mΩ | ≤ 30mΩ | ≤ 50mΩ | ≤ 5mΩ |
| Lange levensduur | 10000+ | 10000+ | 10000+ | 500+ |
| Aanbevolen werkstroom | 10A max. | 10A max. | 10A max. | 10A max. |
| Belangrijkste toepassingsgebieden | Voornamelijk gebruikt voor het opladen en conditioneren met bepaalde eisen voor trillingen en schokken | Voornamelijk gebruikt voor het opladen of signaleren van consumentenelektronica | Voornamelijk gebruikt voor signaaloverdracht of aardingsaantenne, enz. | Vooral gebruikt voor hoogfrequente, anti-instante, de situatie waarin hoge betrouwbaarheid vereist is, zoals basisstations, militaire industrie, voertuigen. |
| Opmerkingen | De kralen vergroten de interne contacten, het contact is stabieler, en hoe meer naaldruimte nodig is | De meest gebruikte structuur op de markt | De ruimte is kleiner,maar het contact is niet stabiel,de stroom gaat gemakkelijk door de veer en wordt niet aanbevolen voor opladen | De naald en de naaldbuis hebben meerdere contacten om de contactstabiliteit te verhogen |
Hoe de bestelling te plaatsen
* U stuurt ons een tekening of een monster
* Wij voeren een projectbeoordeling uit
We maken het monster en sturen het naar u.
Als je het monster goed vindt, bestel dan en betaal ons 30% aanbetaling.
* We beginnen het product te maken
Als de goederen klaar zijn, nemen we foto's voor uw cheque en u betaalt het saldo.
* We leveren de producten aan een koerierbedrijf
