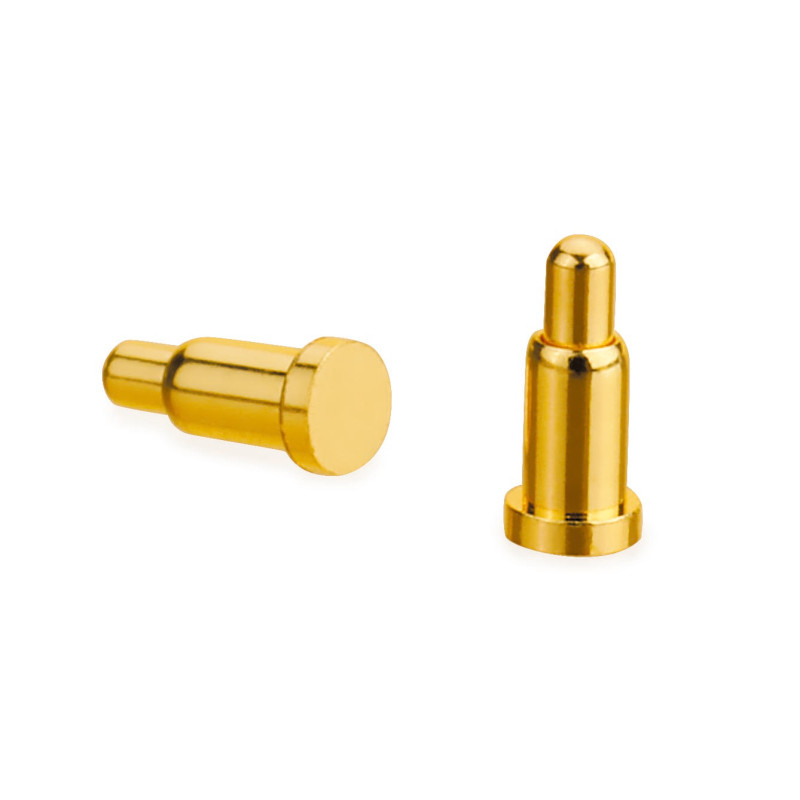

Batterij voor contact SMD naald PCB Pogo Pin
TX-veerbeladen (Pogo Pin) connectoren zorgen voor een betrouwbare elektrische verbinding in de meest strenge omgevingen.Deze onderlinge verbindingscomponenten worden doorgaans gebruikt als de basis-eenheid (batterij/oplader) interface voor draagbare apparatuur zoals mobiele telefoons/radiosTX Spring-Loaded (Pogo Pin) connectoren kunnen ook worden gebruikt als een robuuste oppervlak-oppervlak connector tussen circuitboards.
- Lange levensduur, 10.000 keer
- Geen gereedschapskosten, makkelijk aan te passen.
- Verstelbare en meetbare veerkracht
- Fijne toonhoogte.
- Flexible productiemethoden: SMT, plug-in...
- Ruimtebesparing: help een mechanisch ingenieur gemakkelijk de componenten op PCB's toe te wijzen
- Goede prestaties op RF-oplossing
- RoHS- en halogeenvrij
|
A. Elektrische apparatuur
|
|
1) Contactweerstand
|
30 mOhm Max
|
|
2) Nominale spanning
|
12V DC Max
|
|
3) Huidige rating
|
2.0A
|
|
B. Materiaal/afwerking
|
|
1) Lichaam & Plunger
|
Groen koper messing, goud geplatteerd over nikkel geplatteerd
|
|
2) Lente
|
SUS 304,Geen bekleding
|
|
3) Huisvesting en kapitaal
|
PA46+30% glasvezel; zwart ((UL94V-0)
|
|
C. Mechanische
|
|
1) Levensduur:
|
10,000 cyclusmin.
|
|
5) Schommelhoek van de zuiger
|
± 5° Max.
|
|
D. Milieu
|
|
1) Temperatuurbereik voor opslag en werking
|
-40°C~+85°C
|
|
2) Vochtigheidsbereik
|
10% tot 95% RH
|
|
3) Zoutsproei
|
48 uur
|
|
4) Hoogtemperatuurbestendigheid
|
260°C, 3 minuten
|
Gewoonlijk:
1Vrouwelijke Pogo-pinnekoppeling, mannelijke Pogo-pinnekoppeling,
2Gratis monsters met een hoge precisie, 0,01 mm nauwkeurigheid
3Hoog recycling, grote stroom, lage MOQ, lage weerstand
4. Standaard en niet-standaard Pogo pin connector
5. OEM / ODM, kan op maat worden ontworpen
6Eén rij, twee rij, drie rij.
7Oppervlakte-soldering, dubbele kop, platte kop
8. waterdicht
| Structuur |
Structuur van de balkralen |
Slopende structuur |
Geperforeerde structuur |
Structuur van de klauw |
| Contactimpedantie |
≤ 10mΩ |
≤ 30mΩ |
≤ 50mΩ |
≤ 5mΩ |
| Lange levensduur |
10000+ |
10000+ |
10000+ |
500+ |
| Aanbevolen werkstroom |
10A max. |
10A max. |
10A max. |
10A max. |
| Belangrijkste toepassingsgebieden |
Voornamelijk gebruikt voor het opladen en conditioneren met bepaalde eisen voor trillingen en schokken |
Voornamelijk gebruikt voor het opladen of signaleren van consumentenelektronica |
Voornamelijk gebruikt voor signaaloverdracht of aardingsaantenne, enz. |
Vooral gebruikt voor hoogfrequente, anti-instante, de situatie waarin hoge betrouwbaarheid vereist is, zoals basisstations, militaire industrie, voertuigen. |
| Opmerkingen |
De kralen vergroten de interne contacten, het contact is stabieler, en hoe meer naaldruimte nodig is |
De meest gebruikte structuur op de markt |
De ruimte is kleiner,maar het contact is niet stabiel,de stroom gaat gemakkelijk door de veer en wordt niet aanbevolen voor opladen |
De naald en de naaldbuis hebben meerdere contacten om de contactstabiliteit te verhogen |
Hoe de bestelling te plaatsen
* U stuurt ons een tekening of een monster
* Wij voeren een projectbeoordeling uit
We maken het monster en sturen het naar u.
Als je het monster goed vindt, bestel dan en betaal ons 30% aanbetaling.
* We beginnen het product te maken
Als de goederen klaar zijn, nemen we foto's voor uw cheque en u betaalt het saldo.
* We leveren de producten aan een koerierbedrijf
Materiaal
| Roestvrij staal |
SS201, SS301, SS303, SS304, (SS304 FOOD GRADE), SS316, SS316L, SS416 enz. |
| Staal |
Gematigd staal, koolstofstaal, 4140, 4340, Q235, Q345B, 20#, 45# enz. |
| met een gewicht van niet meer dan 10 kg |
HPb63, HPb62, HPb61, HPb59, H59, H68, H80, H90 enz. |
| met een gewicht van niet meer dan 10 kg |
C11000, C12000, C12000 C36000 enz. |
| Aluminium |
Al6061, Al6063, AL6082, AL7075, AL5052, A380 enz. |
| Zuivel |
A36, 45#, 1213, 12L14, 1215 enz. |
| Plastic |
ABS, PC, PE, POM, Delrin, Nylon, plastic, PP, PEI, Peek enz. |
Oppervlakte afwerking
| delen van aluminium |
onderdelen van roestvrij staal |
Staal |
Plastic |
| Doorzichtig geanodiseerd |
Polieren |
Poederbedekt |
Schilderkunst |
| Kleur geanodiseerd |
Polieren |
Zinkplating |
Chroomverf |
| Sandblaster geanodiseerd |
Passiveren |
Zwart met oxide |
poleren |
| Chemische film |
Zandstoten |
met een breedte van niet meer dan 15 mm |
Zandblaas |
| Borstelen |
Lasergravering |
Chroomverf |
Lasergravering |
| Polieren |
|
met een gewicht van niet meer dan 10 kg |
|
| Chroming |
|
Warmtebehandeling |
|
