Productdetails:
|
| Naam van het product: | Pogo Pin Spring Contact Smd | Type aansluiting: | Recht. |
|---|---|---|---|
| Toepassing: | Bluetooth-headsetoplader, PCB | Beëindig Proces: | Gegalvaniseerd goud |
| Diensten: | OEM op maat | Oppervlaktebehandeling: | geplatteerd met goud/nikkel, gechroomd, geanodiseerd, enz. |
| Tolerantie: | Hoge nauwkeurigheid | Verpakking van de zuiger: | Goud over nikkel bekleden |
| Markeren: | 40 U" veerbeladen contactpinnen,Elastische contactveerbeladen contactpinnen,magnetische oplaadvinger |
||

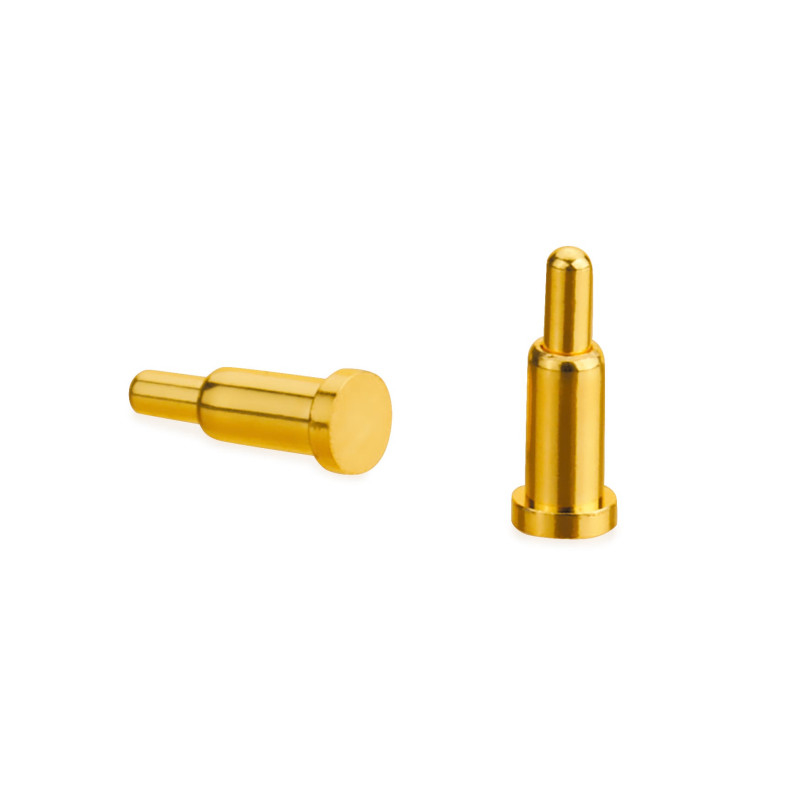

Hoogstroom Pogo Pin Elastiek Contact Pin Veerbeladen Charging Thumb
Met veerbeladen proefsonden worden elektronische componenten en assemblages in contact gebracht en getest en bestaan ze gewoonlijk uit een zuiger, een veer en een loop.Alle met veerbeladen proefsonden hebben een vergelijkbaar functioneel principe als een met veerbeladen zuiger en de aanbevolen werkslagAfhankelijk van de elektronische montage en de te contacteren testpunten zijn er verschillende typen zuigerpunten beschikbaar.en herhaalbaar contact kan worden bereikt. Tipstijlen voor pads, VIA's, pinnen, palen en connectoren zijn beschikbaar.
Hoewel de Pogo Pin-socket de eerste keuze is voor de meeste toepassingen, stelt de grenstoepassing testvereisten die verder gaan dan de functionaliteit van de traditionele Pogo Pin-socketoplossing.Hoogwaardige testpoorten kunnen de prestatievereisten van nieuwe testtoepassingen ondersteunen door over te stappen op elastomeren en nieuwe contactmethoden, zoals hooggeleidende polymeren en nieuwe vaste lijnen.
| Materiaal | Messing ((C3604) |
| Kleur | Goud |
| Grootte | Afhankelijk van de eisen van de klant |
| Type | SMT, per vraag van de klant |
| geplatte | Goud van 2 tot 40U, kan aangepast worden. |
| Cyclusduur | 30,000 ~100.000 keer |
| Contactweerstand | 50m Ohm Max. |
| Zoutnevel | 48 uur |
| Nominale stroom en spanning | 2A~40A / 12V, kan worden aangepast |
| Toepassingen | PCB's, elektrische apparatuur, laadapparatuur |
| Certificaat | ISO9001/ROHS/REACH |
| Verpakking | 1000 stuks per PE-zak ((of volgens de eisen van de klant) |
| Betalingsduur | T/T, 30% aanbetaling, 70% saldo |
| Betalingswijze | T/T, PayPal, |
| Vracht | Lucht, Zee, Express |
| Voorbeelde van de doorlooptijd | Voorraadmonster 1-3 dagen/aanpassingsmonster 3-7 dagen |
| Productietijd | 5-15 werkdagen, of afhankelijk van de orderhoeveelheid |
| Voor | Amerika, Europa, Azië, Zuid-Afrika |
| Handelsduur | EXW, FOB, CIF |
| Diensten | Hoge kwaliteit tegen een redelijke prijs. |
| OEM-service, elke speciale grootte, kleur, ontwerpen zijn aanvaardbaar. | |
| Het oorspronkelijke monster kan opnieuw worden gemaakt. |
Gewoonlijk:
1Vrouwelijke Pogo-pinnekoppeling, mannelijke Pogo-pinnekoppeling,
2Gratis monsters met een hoge precisie, 0,01 mm nauwkeurigheid
3. Hoog recycling, grote stroom, lage MOQ, lage weerstand
4. Standaard en niet-standaard Pogo pin connector
5. OEM / ODM, kan op maat worden ontworpen
6Eén rij, twee rij, drie rij.
7Oppervlakte Mount Soldering, dubbele HEad, Flat Head
8. waterdicht
| Structuur | Structuur van de balkralen | Slopende structuur | Geperforeerde structuur | Structuur van de klauw |
|---|---|---|---|---|
| Contactimpedantie | ≤ 10mΩ | ≤ 30mΩ | ≤ 50mΩ | ≤ 5mΩ |
| Lange levensduur | 10000+ | 10000+ | 10000+ | 500+ |
| Aanbevolen werkstroom | 10A max. | 10A max. | 10A max. | 10A max. |
| Belangrijkste toepassingsgebieden | Voornamelijk gebruikt voor het opladen en conditioneren met bepaalde eisen voor trillingen en schokken | Voornamelijk gebruikt voor het opladen of signaleren van consumentenelektronica | Voornamelijk gebruikt voor signaaloverdracht of aardingsaantenne, enz. | Vooral gebruikt voor hoogfrequente, anti-instante, de situatie waarin hoge betrouwbaarheid vereist is, zoals basisstations, militaire industrie, voertuigen. |
| Opmerkingen | De kralen vergroten de interne contacten, het contact is stabieler, en hoe meer naaldruimte nodig is | De meest gebruikte structuur op de markt | De ruimte is kleiner,maar het contact is niet stabiel,de stroom gaat gemakkelijk door de veer en wordt niet aanbevolen voor opladen | De naald en de naaldbuis hebben meerdere contacten om de contactstabiliteit te verhogen |
Hoe de bestelling te plaatsen
* U stuurt ons een tekening of een monster
* Wij voeren een projectbeoordeling uit
We maken het monster en sturen het naar u.
Als je het monster goed vindt, bestel dan en betaal ons 30% aanbetaling.
* We beginnen het product te maken
Als de goederen klaar zijn, nemen we foto's voor uw cheque en u betaalt het saldo.
* We leveren de producten aan een koerierbedrijf
| Roestvrij staal | SS201, SS301, SS303, SS304, (SS304 FOOD GRADE), SS316, SS316L, SS416 enz. |
| Staal | Gematigd staal, koolstofstaal, 4140, 4340, Q235, Q345B, 20#, 45# enz. |
| met een gewicht van niet meer dan 10 kg | HPb63, HPb62, HPb61, HPb59, H59, H68, H80, H90 enz. |
| met een gewicht van niet meer dan 10 kg | C11000, C12000, C12000 C36000 enz. |
| Aluminium | Al6061, Al6063, AL6082, AL7075, AL5052, A380 enz. |
| Zuivel | A36, 45#, 1213, 12L14, 1215 enz. |
| Plastic | ABS, PC, PE, POM, Delrin, Nylon, plastic, PP, PEI, Peek enz. |
| delen van aluminium | onderdelen van roestvrij staal | Staal | Plastic |
| Doorzichtig geanodiseerd | Polieren | Poederbedekt | Schilderkunst |
| Kleur geanodiseerd | Polieren | Zinkplating | Chroomverf |
| Sandblaster geanodiseerd | Passiveren | Zwart met oxide | poleren |
| Chemische film | Zandstoten | met een breedte van niet meer dan 15 mm | Zandblaas |
| Borstelen | Lasergravering | Chroomverf | Lasergravering |
| Polieren | met een gewicht van niet meer dan 10 kg | ||
| Chroming | Warmtebehandeling |
