Productdetails:
|
Sleutelwoorden: | Pogo Pin Spring Contact Smd | Lange: | 4 mm-10 mm |
---|---|---|---|
Nominale stroom en spanning: | 5A/12V (kan aangepast worden) | Tolerantie: | +-0.01mm |
Ruwheid van het oppervlak: | Ra0.8 | Toepassing: | PCB's, elektriciteitsvoorzieningen, laadapparatuur |
Kenmerken: | Brand/vlamvertrager, stabiele geleidbaarheid | Verpakking van de zuiger: | Goud over nikkel bekleden |
Markeren: | 10 mm dubbel eind POGO pin opladen,Oplaadapparatuur Dubbele POGO-pin 10 mm,10 mm Pogo pin pitch pcb bevestiging |

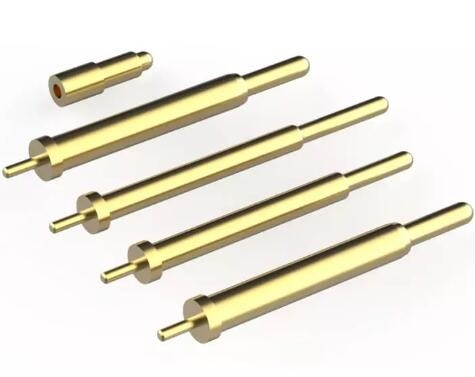

Professionele dubbelkop Pogo pin voor het opladen van apparatuur
Een dubbel geëindigde Pogo Pin werkt door verbinding te maken met de twee contactpunten.de contacten maken contact met de koperen pads op het bordDit creëert een elektrische verbinding tussen de Pogo Pin en het PCB.
Vanwege hun compacte grootte en eenvoudige ontwerp, worden ze vaak gebruikt in elektronische apparaten waar de ruimte beperkt is, zoals mobiele telefoons en laptops.Pogo Pins zijn ook relatief goedkoop..
Als gevolg hiervan zijn ze een populaire keuze geworden voor een breed scala aan toepassingen, waaronder elektrische testen, het opladen van batterijen en het overbrengen van gegevens.Pogo Pins worden ook vaak gebruikt in robotsystemenDankzij hun veelzijdigheid en lage kosten kunnen ze worden gebruikt om elektrische verbindingen te maken tussen verschillende delen van de robot.Pogo Pins zullen waarschijnlijk in de toekomst een populaire keuze blijven voor een verscheidenheid aan toepassingen.
Posten | Beschrijving |
Ontwerp/grootte | Volgens de tekening of het monster van de klant |
Materiaal |
Aluminium:Al6061, Al6063, AL6082, AL7075, AL5052, A380 enz. Roestvrij staal:SS201, SS301, SS303, SS304, (SS304 FOOD GRADE), SS316, SS316L, SUS430, SS416 enz. Staal: zacht staal, koolstofstaal, 4140, 4340, Q235, Q345B, 20#, 45# enz. Geallieerd staal (15Cr, 20Cr, 42CrMo) en ander enz. Messing:HPb63, HPb62, HPb61, HPb59, H59, H68, H80, H90 enz. Koper, brons, rood koper, enzovoort. Titanium: TC4 (TiAl6v4, graad F5) Plastic: ABS, PC, PE, POM, Delrin, Nylon, plastic, PP, PEI, Peek enz. |
Proces | CNC-bewerking, draaiwerk, frezen, stempelen, slijpen, snijden, enz. |
Levertyd | 3-7 werkdagen voor monsters in het algemeen, massaproductie per detail qty na goedkeuring van monsters. |
Oppervlaktebehandeling | Duidelijk geanodiseerd, gekleurd geanodiseerd, chemische film, borstelen, passiveren, passiveren, polijsten, chromeren, zandblazen, lasergraveren, zinkplaten, zwart oxide, nikkelplaten, chroomplaten,met een gewicht van niet meer dan 10 kg, Warmtebehandeling, Verkookt, Verf |
Testapparatuur | 2D-meetinstrument, projector, hoogtemeter, micrometer, draadmeter, hardheidstester, kalipers, pinmeter, zoutsproeimachine enz. |
QC systeem | 100% inspectie vóór verzending |
Toepassing | Auto-onderdelen, machineonderdelen, computeronderdelen, medische onderdelen, onderdelen voor huishoudelijke apparaten, onderdelen voor elektrische apparatuur, onderdelen voor elektrische apparaten, onderdelen voor elektronische producten, elektronische onderdelen, onderdelen voor generatoren,delen van alternatoren,dynamo-onderdelen, elektrische generatoronderdelen, papierwerk, stroomschakelaars, miniatuurschakelaars, architectuur, grondstoffen en A/V-apparatuur. |
Bestandsindeling | Solidworks,pro/Engineer,CAD,PDF,JPG,DXF,IGS |
Verpakking | Inwendige plastic zak,buitenste standaard kartonnen doos,of volgens de eisen van de klant |
Vervoer | U kunt de goederen verzenden per zee, per lucht, International Express ((DHL,FedEx,TNT,UPS) alleen maar door u te beslissen. |
Diensten | Warme en snelle reactie van het professionele buitenlandse handelsteam. |
Structuur | Structuur van de balkralen | Slopende structuur | Geperforeerde structuur | Structuur van de klauw |
---|---|---|---|---|
Contactimpedantie | ≤ 10mΩ | ≤ 30mΩ | ≤ 50mΩ | ≤ 5mΩ |
Lange levensduur | 10000+ | 10000+ | 10000+ | 500+ |
Aanbevolen werkstroom | 10A max. | 10A max. | 10A max. | 10A max. |
Belangrijkste toepassingsgebieden | Voornamelijk gebruikt voor het opladen en conditioneren met bepaalde eisen voor trillingen en schokken | Voornamelijk gebruikt voor het opladen of signaleren van consumentenelektronica | Voornamelijk gebruikt voor signaaloverdracht of aardingsaantenne, enz. | Vooral gebruikt voor hoogfrequente, anti-instante, de situatie waarin hoge betrouwbaarheid vereist is, zoals basisstations, militaire industrie, voertuigen. |
Opmerkingen | De kralen vergroten de interne contacten, het contact is stabieler, en hoe meer naaldruimte nodig is | De meest gebruikte structuur op de markt | De ruimte is kleiner,maar het contact is niet stabiel,de stroom gaat gemakkelijk door de veer en wordt niet aanbevolen voor opladen | De naald en de naaldbuis hebben meerdere contacten om de contactstabiliteit te verhogen |
Hoe de bestelling te plaatsen
* U stuurt ons een tekening of een monster
* Wij voeren een projectbeoordeling uit
We maken het monster en sturen het naar u.
Als je het monster goed vindt, bestel dan en betaal ons 30% aanbetaling.
* We beginnen het product te maken
Als de goederen klaar zijn, nemen we foto's voor uw cheque en u betaalt het saldo.
* We leveren de producten aan een koerierbedrijf
